TS-Optics Doublet SD-APO 102 mm f/7 - FPL53/Lanthan

TS-Optics Photoline SD-APO 102 mm f/7 – FPL53 och lantanglas

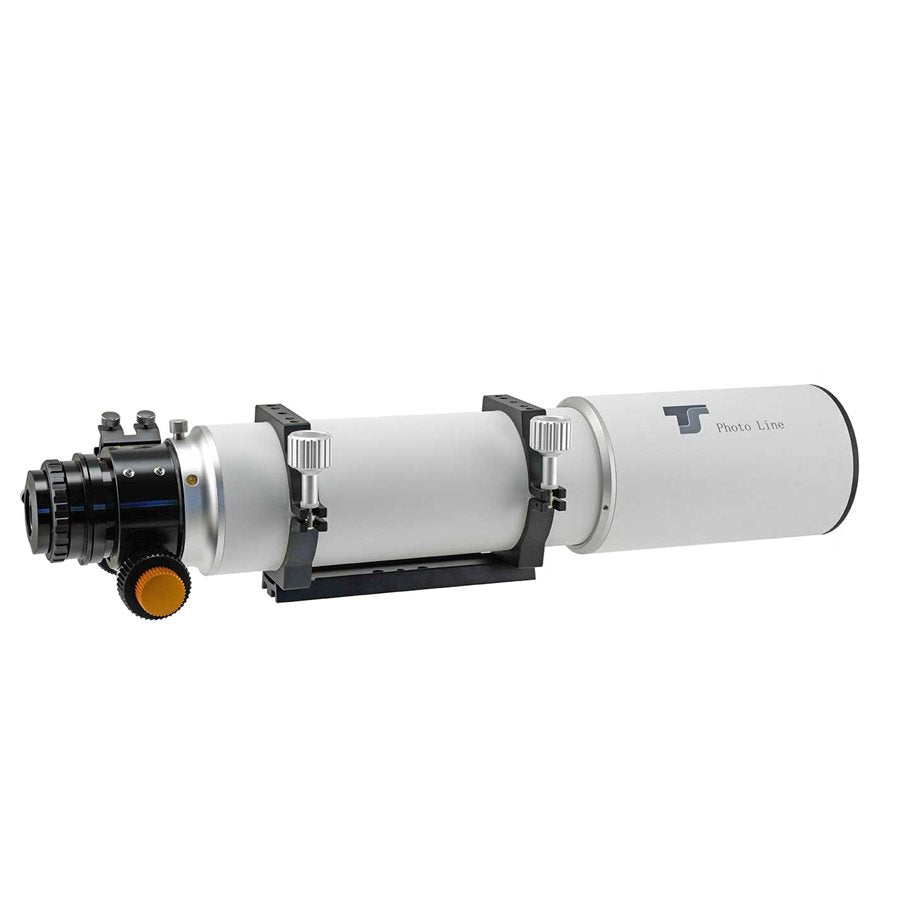

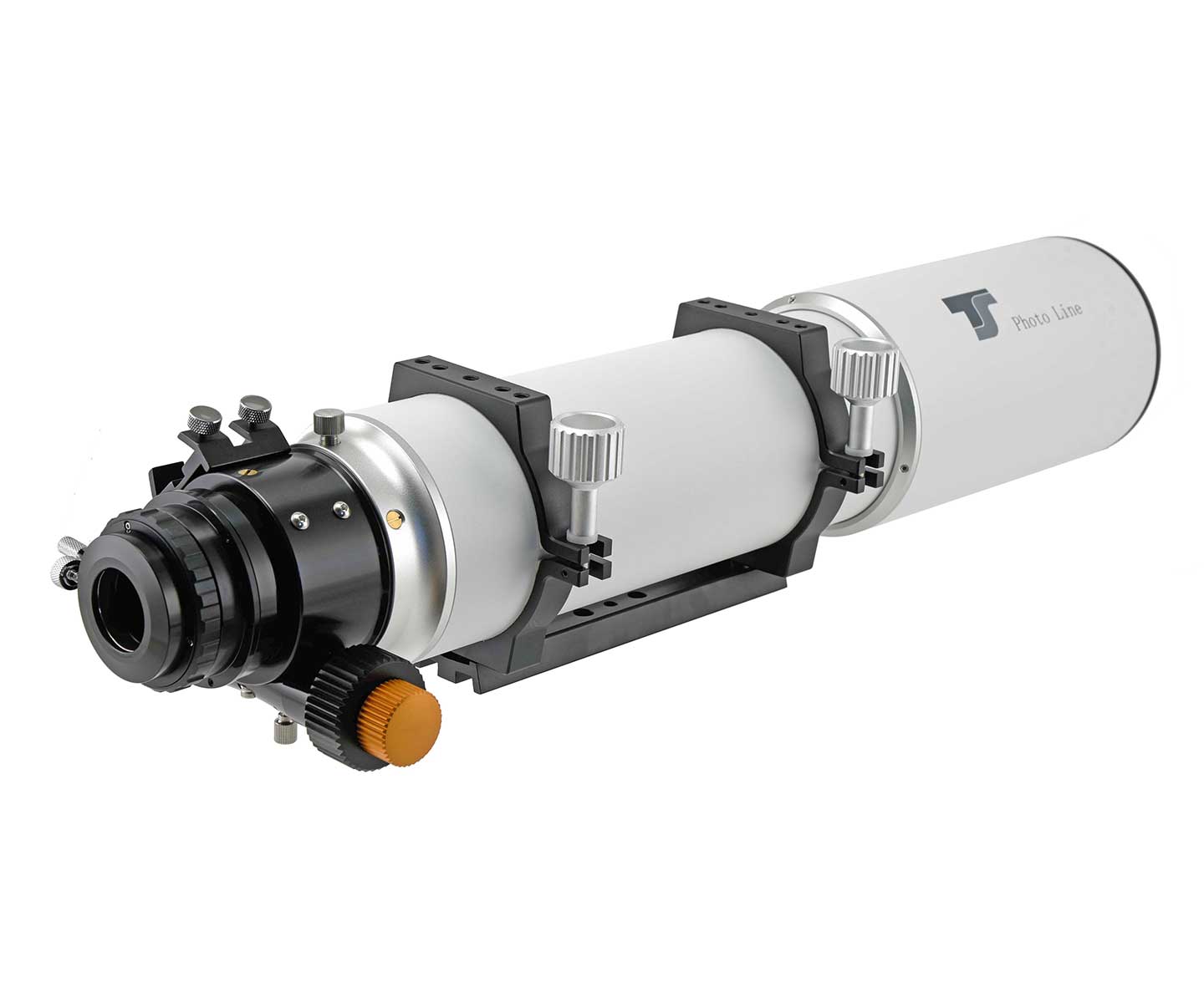

TS-Optics Photoline 102 mm f/7 är en kompakt apokromatisk refraktor för både visuell observation och astrofotografering. Med 102 mm öppning och 714 mm brännvidd är den tillräckligt liten för att vara lätt att transportera, men har samtidigt tillräcklig öppning för detaljerade observationer av månen och planeterna och för seriös fotografering av många djuprymdsobjekt.

Objektivet är en luftspaltad dublett där ett FPL53-element från Ohara kombineras med lantanglas. Kombinationen ger mycket god färgkorrektion och hög kontrast, samtidigt som en dublett normalt når temperaturjämvikt snabbare än en motsvarande trelinsig refraktor.

Jämfört med en 80 mm refraktor samlar 102 mm öppning omkring 63 procent mer ljus. Det gör svagare stjärnor och djuprymdsobjekt tydligare samtidigt som den större öppningen ger högre upplösning på månen, planeterna och dubbelstjärnor.

Optik

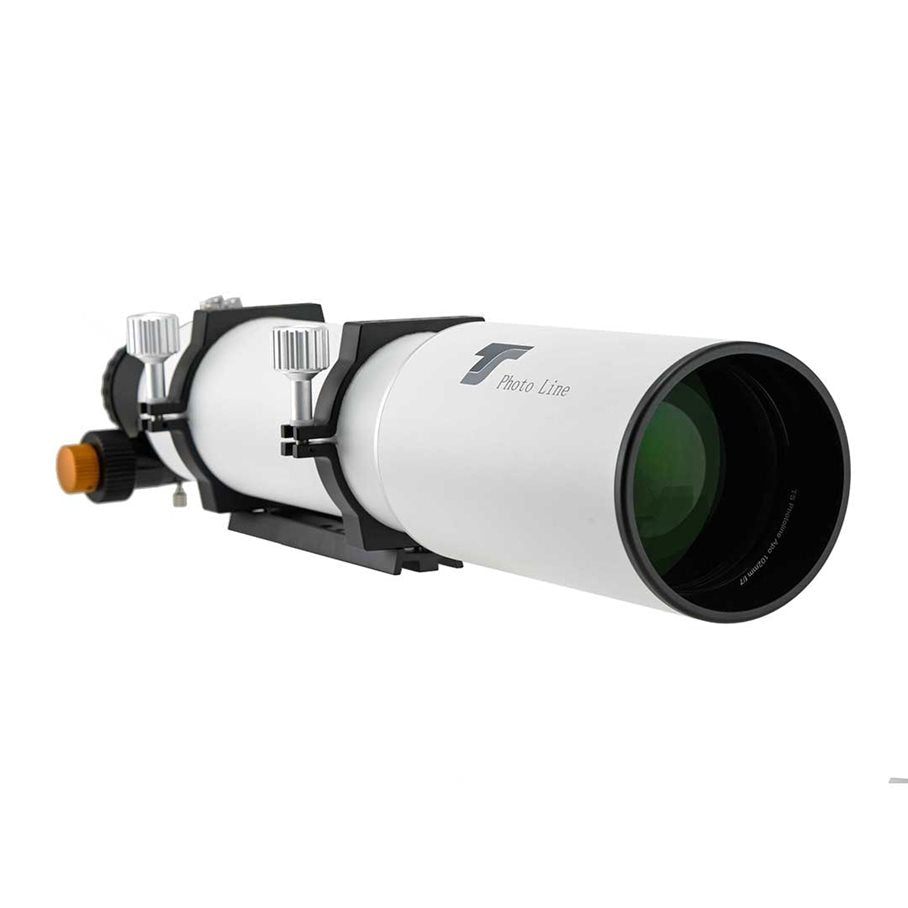

Objektivet består av två luftspaltade linselement. Ett element är tillverkat av FPL53 från Ohara och kombineras med lantanglas för att minska kromatisk aberration.

Objektivet sitter i en justerbar, temperaturkompenserad infattning. Glas-luftytorna är multibehandlade och tubens insida har bafflar och effektiv svärtning för att minska reflexer och ströljus.

Öppningsförhållandet f/7 ger en bra balans mellan kompakt konstruktion, stort synfält och god färgkorrektion. Teleskopet är snabbare och ger större bildfält än längre planetrefraktorer, men är samtidigt tillräckligt välkorrigerat för att fungera bra vid högre förstoringar.

Vad kan du se?

Månen visar ett stort antal kratrar, bergskedjor, spricksystem och mindre formationer. Nära terminatorn framträder reliefen tydligt genom de långa skuggorna.

Jupiter visar sina fyra galileiska månar och de två tydligaste molnbanden redan vid relativt måttlig förstoring. Under stabila förhållanden kan fler strukturer framträda, tillsammans med den stora röda fläcken och skuggor från månpassager.

Saturnus ringsystem syns tydligt och under god seeing kan Cassinis delning urskiljas. Venus visar sina faser, och Mars kan under gynnsamma oppositioner visa större mörka områden och polarkalotten.

Den goda färgkorrektionen och höga kontrasten gör teleskopet väl lämpat även för dubbelstjärnor. Många täta par kan delas när atmosfären är stabil.

På djuprymden är öppna stjärnhopar särskilt fina mål. Plejaderna, Dubbelhopen i Perseus och andra större hopar framträder mot ett rikt stjärnfält. Orionnebulosan visar tydlig nebulositet kring Trapetset, och under mörk himmel kan många ljusare galaxer, planetariska nebulosor och klotformiga stjärnhopar observeras.

Synfält och förstoring

Brännvidden på 714 mm gör Photoline 102 till ett ganska allsidigt teleskop.

Med lågförstorande 2-tumsokular kan det ge stora synfält för stjärnhopar, större nebulosor och svepningar längs Vintergatan. Samtidigt är brännvidden tillräcklig för att nå lämpliga förstoringar för månen, planeterna och dubbelstjärnor utan extremt korta okular.

En praktisk lägsta förstoring ligger omkring 15 gånger. Vid hög förstoring är det normalt atmosfärens stabilitet som sätter gränsen innan själva optiken gör det.

Astrofotografering

Vid fotografering arbetar Photoline 102 i grundutförandet vid 714 mm och f/7.

Det ger ett måttligt stort bildfält som passar mycket bra för medelstora nebulosor, galaxgrupper, större galaxer, klotformiga stjärnhopar och detaljrika delar av större objekt. Jämfört med en kort 60–80 mm astrograf kommer man närmare motivet utan att brännvidden blir så lång att monteringskraven blir extrema.

Med små astrokamerasensorer blir bildfältet relativt koncentrerat och passar bra för mindre objekt. APS-C ger ett mycket användbart allroundfält, medan fullformat utnyttjar en betydligt större del av teleskopets bildyta.

Själva refraktorn har ingen inbyggd fältutjämnare. Utan korrektor blir bildfältets naturliga krökning därför mer synlig ju större sensor som används. Stjärnorna kan vara skarpa i centrum men bli mindre väl fokuserade mot bildens hörn.

För fotografering med APS-C eller fullformat rekommenderas därför en anpassad fältutjämnare eller reducer och korrektor.

1,0× fältutjämnare

TS erbjuder en särskilt anpassad 1,0× fältutjämnare för denna 102 mm f/7-modell.

Den behåller brännvidden på 714 mm och f-talet f/7 men korrigerar fältkrökningen så att stjärnorna förblir välformade även långt ut mot kanterna på större sensorer.

Korrektorn är konstruerad för sensorer upp till fullformat och har ett arbetsavstånd på 55 mm från M48-anslutningen till sensorn.

0,8× reducer och korrektor

För större synfält finns även en särskilt anpassad 0,8× reducer och korrektor.

Med reduceraren minskar brännvidden från 714 till cirka 571 mm och f-talet från f/7 till f/5,6.

Det innebär att ett större område av himlen får plats på samma sensor och att systemet blir snabbare vid fotografering av svaga djuprymdsobjekt. Större nebulosor och stjärnfält blir därför betydligt lättare att komponera.

Reduceraren är korrigerad för sensorer upp till fullformat. TS anger mycket god belysning upp till APS-C; med fullformat kan viss vinjettering förekomma och flatfältskalibrering rekommenderas.

Fokusering

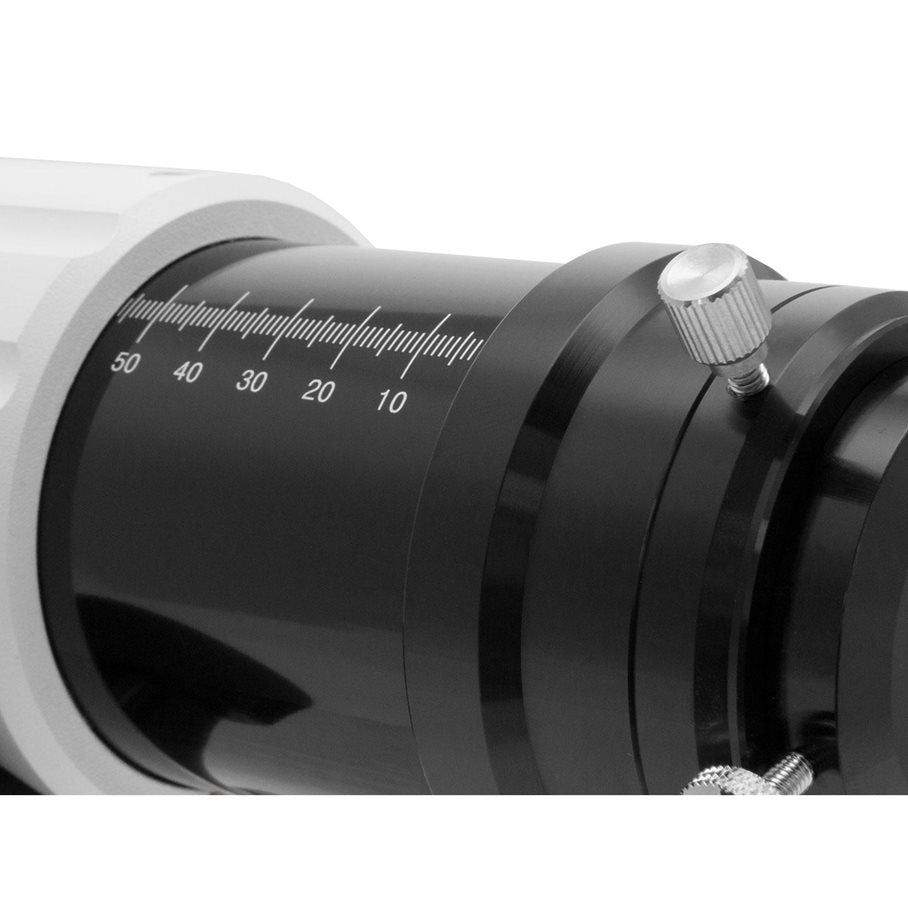

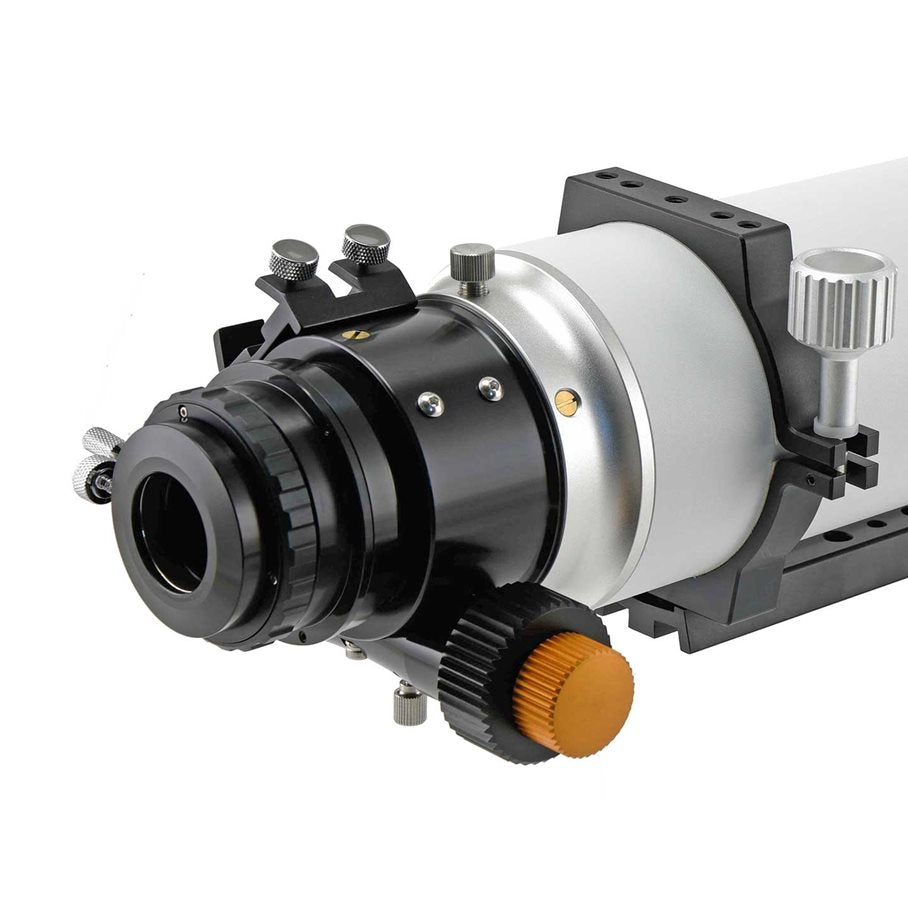

Teleskopet har en kullagrad 2,5-tums fokuserare med kuggstång och 1:10-finjustering.

Finjusteringen gör det möjligt att ställa fokus noggrant både visuellt vid hög förstoring och vid astrofotografering, där mycket små fokusförändringar påverkar stjärnornas storlek.

Fokuseraren kan roteras 360 grader så att kamerans bildutsnitt kan orienteras utan att hela teleskoptuben behöver vridas.

På okul- och kamerasidan finns anslutningar för 2- och 1,25-tums tillbehör samt M68x1- och M63x1-gängor för stabila skruvade fotografiska anslutningar.

Backfokus

Backfokus är cirka 123 mm från 2-tumsanslutningen och cirka 161 mm från M68-gängan.

Det relativt stora arbetsavståndet ger utrymme för exempelvis diagonal, filterhjul och annan fotografisk utrustning.

Mekanik och montering

Daggskyddet kan skjutas in för transport och teleskopets transportlängd blir då cirka 60 cm.

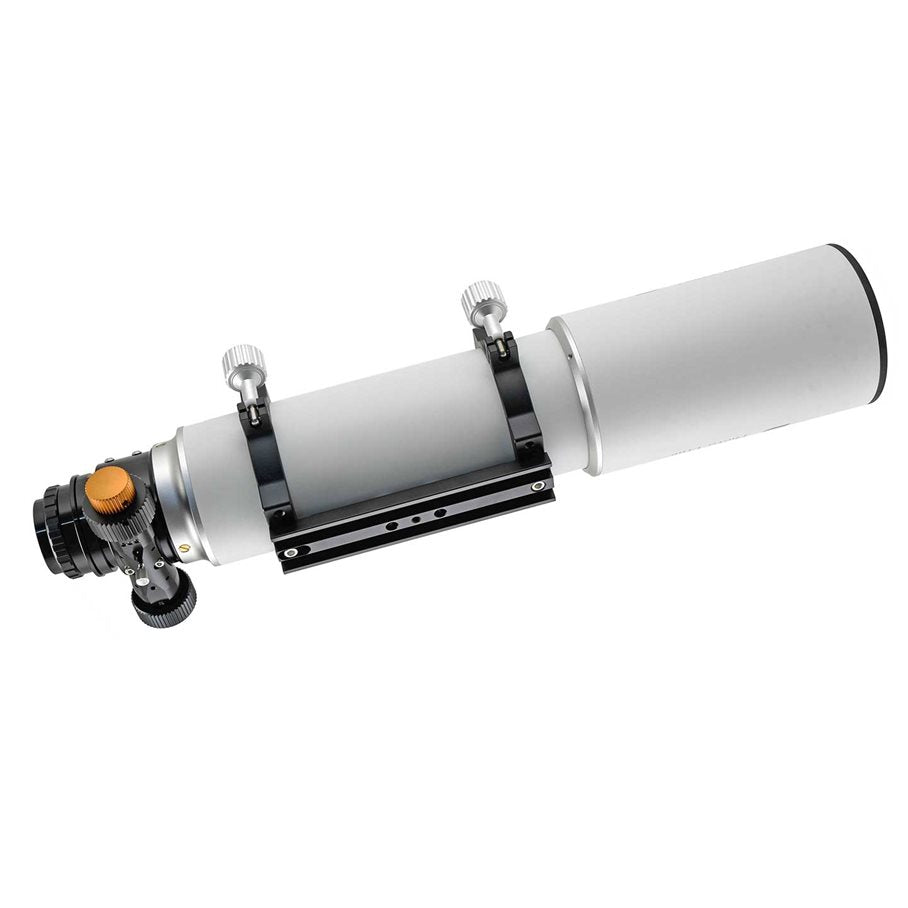

Tubens vikt är omkring 4,1 kg inklusive tubringar och monteringsskena. Det gör Photoline 102 betydligt lättare att transportera och montera än större 120–130 mm refraktorer.

För visuell observation räcker därför en måttligt stor stabil montering. Vid astrofotografering bör monteringen ha tillräcklig marginal för kamera, guidning och övriga tillbehör, särskilt när teleskopet används vid den fulla brännvidden på 714 mm.

Leveransen omfattar:

TS-Optics Photoline 102 mm f/7 SD-APO
CNC-frästa tubringar
GP/Vixen-kompatibel monteringsskena
Sökarsko
