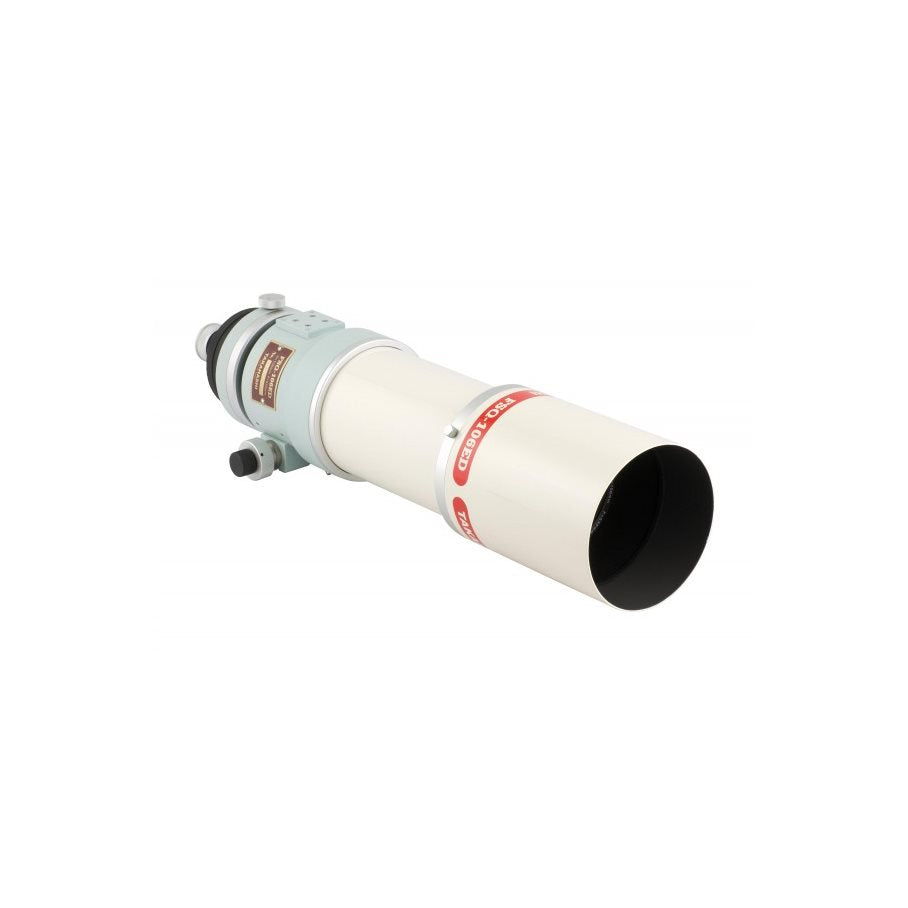

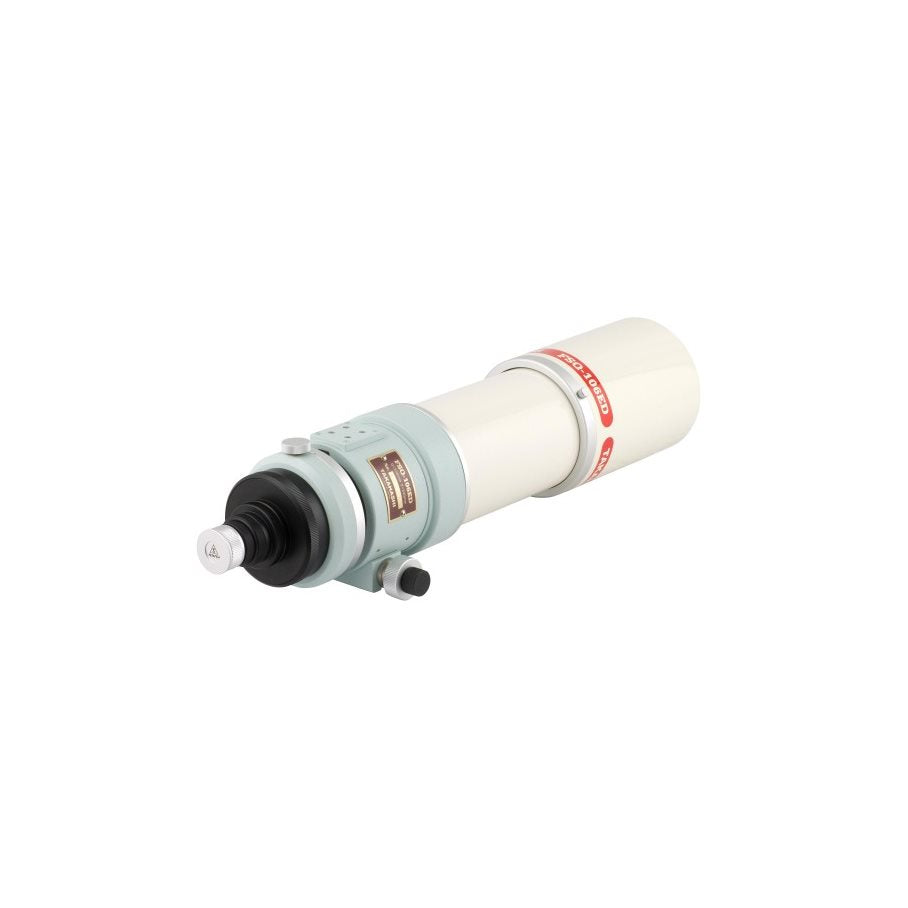

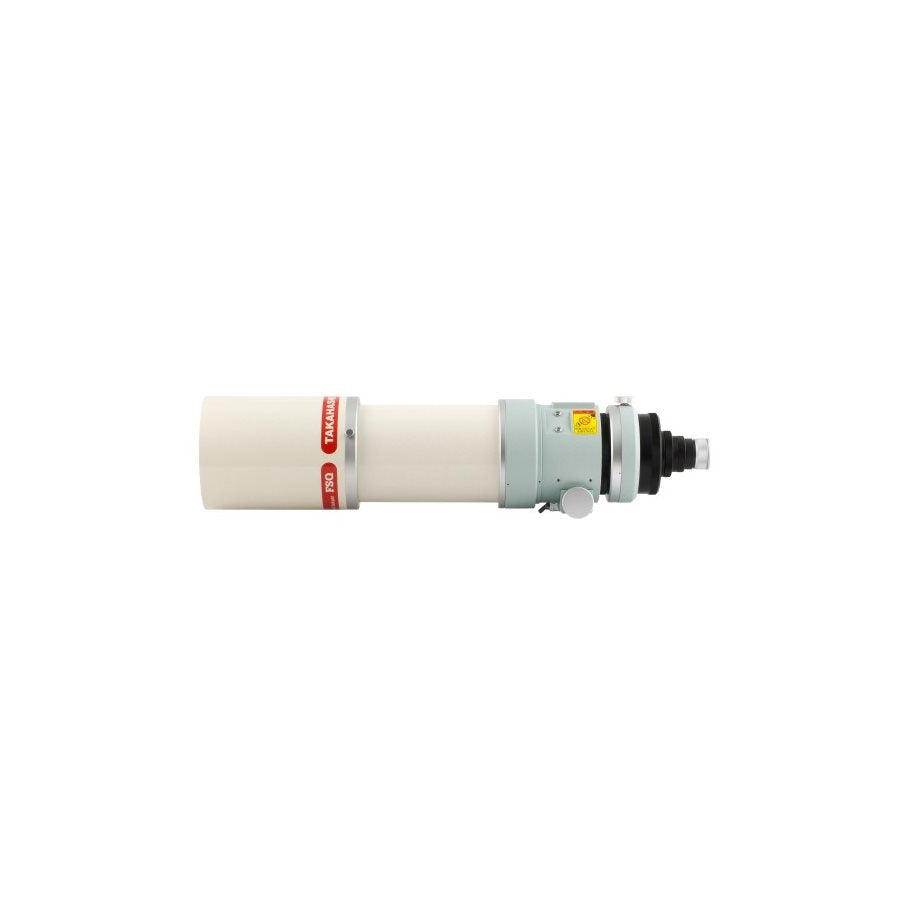

Takahashi FSQ-106EDX4 astrograf 106/530 mm – endast optisk tub
Takahashi FSQ-106EDX4 är en 106 mm f/5-astrograf utvecklad för högupplöst vidfältsfotografering med stora sensorer. Brännvidden på 530 mm placerar den mellan korta kameraobjektiv och mer långbrännviddiga astrografer: bildfältet är tillräckligt stort för vidsträckta nebulosor och galaxmiljöer, samtidigt som bildskalan räcker för att återge fina strukturer i objekten.
Optiken består av fyra linser i fyra luftseparerade grupper enligt en modifierad Petzvalkonstruktion. Två av linserna är tillverkade av S-FPL53 ED-glas. Konstruktionen korrigerar både kromatisk aberration och bildfältskrökning och ger ett plant fotografiskt bildfält redan vid teleskopets naturliga brännvidd.
Vid primärfokus är brännvidden 530 mm och f-talet f/5. Den korrigerade bildcirkeln är hela 88 mm, vilket ger gott om utrymme för fullformat och även betydligt större bildsensorer, förutsatt att kamerans adaptrar, filter och övriga anslutningar inte begränsar den fria öppningen.
Med en kamera som har 3,76 µm stora pixlar blir bildskalan ungefär 1,46 bågsekunder per pixel. Med 2,4 µm pixlar blir den cirka 0,93 bågsekunder per pixel. Den optiska upplösningen är omkring 1,1 bågsekunder, medan den verkliga detaljåtergivningen även bestäms av seeing, följning, fokusering och exponering.
I Nordamerikanebulosan och Pelikannebulosan kan FSQ-106EDX4 återge jonisationsfronter, mörka stoftstråk och mindre täta molnstrukturer. I Slöjnebulosan kan tunna och sammanflätade chockfronter framträda tydligt, särskilt vid smalbandsfotografering. Sadrregionen, Hjärt- och Själnebulosorna samt IC 1396 är andra naturliga motiv där kombinationen av stort bildfält och god detaljåtergivning kommer till sin rätt.
På Andromedagalaxen kan en större sensor fånga galaxen tillsammans med M32 och M110 samtidigt som de stora stoftbanden och NGC 206 kan återges. I Triangelgalaxen M33 kan spiralarmarnas struktur och större H II-regioner, framför allt NGC 604, urskiljas. M81 och M82 ryms tillsammans med gott om omgivande himmel.
Öppna stjärnhopar, reflektionsnebulosor och mörka nebuloskomplex är också väl lämpade motiv. Plejaderna kan fotograferas tillsammans med de blå reflektionsnebulosorna och svagare stoftstråk i området. Det stora bildfältet är dessutom användbart för kometer, där både koman och längre delar av stoft- och plasmansvansarna kan följas.
FSQ-106EDX4 kan kompletteras med flera optiska tillbehör. Med RD QE0.73X reducerare blir brännvidden 385 mm och f-talet f/3,6 med 44 mm bildcirkel.
Med 645RD QE0.72X blir brännvidden 380 mm och f-talet f/3,6. Den korrigerade bildcirkeln är då 60 mm, vilket gör denna kombination särskilt intressant för mycket stora sensorer.
Med F3RD 0.6X reduceraren blir brännvidden 320 mm och f-talet f/3 med 44 mm bildcirkel. Det ger ett mycket snabbt system för stora och ljussvaga nebulosområden.
Med EX Q1.6X extender ökas brännvidden till 850 mm och f-talet till f/8 med 44 mm korrigerad bildcirkel. Den högre bildskalan passar bättre för mindre objekt och gör teleskopet mer användbart även för visuell observation med högre förstoring.
Den stora kuggstångsfokuseraren har inbyggd 1:7 finfokusering och är dimensionerad för avancerad kamerautrustning. Camera Angle Adjuster gör det möjligt att vrida kameran och anpassa bildutsnittet utan att lossa hela kamerainstallationen.
Vid f/5, och särskilt tillsammans med reducerare, blir exakt fokusering viktig. Under längre automatiserade fotograferingspass kan därför kompatibel motorfokusering vara ett värdefullt tillbehör.

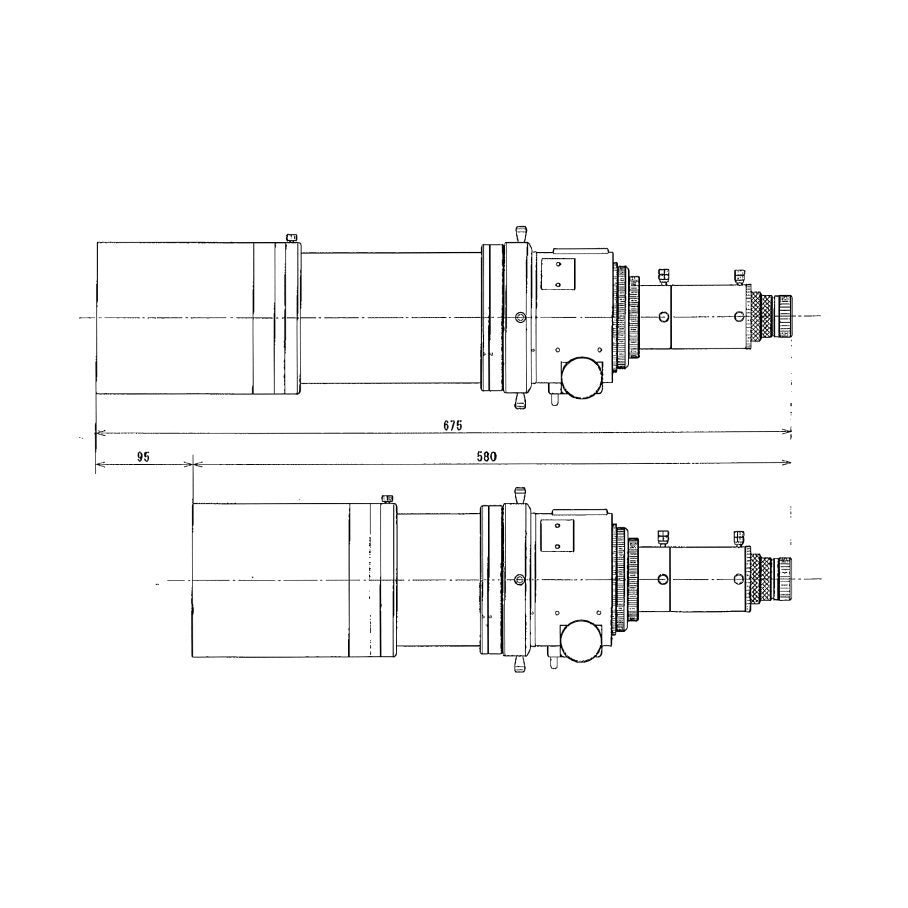

Daggskyddet är infällbart och minskar tubens längd från 675 mm till 580 mm vid transport och förvaring. Tubdiametern är 125 mm och tubens vikt 7,0 kg.
Även om FSQ-106EDX4 framför allt är konstruerad som astrograf kan den användas visuellt. Månen, planeter och dubbelstjärnor kan observeras med hög skärpa, medan den relativt korta brännvidden och välkorrigerade optiken ger fina vyer av större stjärnhopar och Vintergatans stjärnfält.
För observation eller fotografering av solen krävs alltid ett särskilt godkänt solfilter monterat framför objektivet. Solen får aldrig observeras utan korrekt skydd.
Leveransen omfattar
• Takahashi FSQ-106EDX4 optisk tub
Sökare, sökarhållare, tubfäste, monteringsskena, reducerare, extender och montering ingår inte.
| Optiktyp | Apokromat |
| Längd | 675 mm, 580 mm med indraget daggskydd |
| Optikdiameter | 106 mm |
| Fokusering | Fokusratt vid okularet, kuggstång 1:7 |
| Brännvidd | 530 mm |
| Optikdesign | Fyralinsig Petzvalkonstruktion, fyra linser i fyra grupper |
| Minsta möjliga förstoring | 15x |
| Högsta möjliga förstoring | 212x |
| F-tal | f/5 |
| Upplösning (Dawes) | 1,09 bågsekunder |
| Upplösning (Rayleigh) | 1,30 bågsekunder |
| Gränsmagnitud | 11,9 mag |
| Ljussamlingsförmåga | 229x |
| Fokuserare | 4 tum, kuggstång med 1:7 finjustering |
| Monteringstyp | ingen montering medföljer! |
| Tubens ytterdiameter (för montage av tubringar) | 125 mm |
| Tubens vikt | 7,0 kg |
| Exkludera från marknadsföring | Nej |
| Varumärke | Takahashi |
| Teleskoptyp | Apokromatisk astrograf |
| Lagerprofil | 2 |
| Backfocus | 178 mm |
| Daggskydd | Infällbart, 145 mm diameter |
| Bildcirkel | 88 mm |
